MF5-60
MF5-60
台
产品详细介绍
· 产品说明
· MF5系列伺服专用电机
· 适配DF3系列0.2-0.4KW伺服驱动器

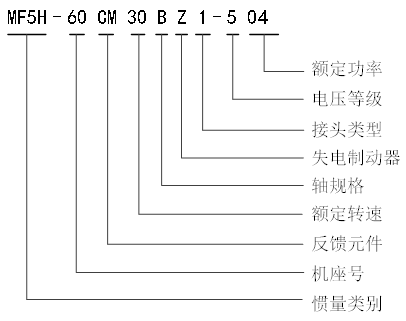

· 命名规则
惯量类别 | 5H | |
机座号 | 60（单位mm） | |
反馈元件 | CM | 单多圈一体17bit磁编绝对值电机 |
额定转速（rpm） | 30 | 3000 |
轴规格 | A | 有键、无油封、带螺纹孔 |
B | 有键、有油封、带螺纹孔 | |
C | 无键、无油封、有螺纹孔 | |
D | 无键、有油封、有螺纹孔 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电机连接件规格 | 1 | 表示电机接头安普接头 |
电压等级 | 5 | 48V |
功率（KW） | 02 | 0.2 |
04 | 0.4 |
规格参数
电机型号MF | DC24V-70V | |||
5H-60 | ||||
CM30B1 | CM30BZ1 | CM30B1 | CM30BZ1 | |
502 | 504 | |||
电机代码 | 50F1 | 58F1 | 50F3 | 58F3 |
额定功率（KW） | 0.2 | 0.4 | ||
额定电流[mA] | 6000 | 11000 | ||
最大电流[mA] | 18000 | 33000 | ||
额定转速[RPM] | 3000 | 3000 | ||
额定转矩[Nm] | 0.64 | 1.27 | ||
最大转矩[Nm] | 1.92 | 3.81 | ||
转子惯量[10^-7kg.m2] | 320 | 332 | 556 | 562 |
惯量类型 | 高惯量 | 高惯量 | ||
推荐转子惯量比 | 30 | 30 | ||
极对数 | 5 | 5 | 5 | 5 |
编码器位数 | 17 | 17 | 17 | 17 |
编码器种类 | 磁 | 磁 | 磁 | 磁 |
电机绝缘等级 | ClassF(155℃) | |||
防护等级 | IP67 | |||
使用环境 | 环境温度 | -15℃～+40℃(不冻结) | ||
环境湿度 | 相对湿度<90%(不结露) |

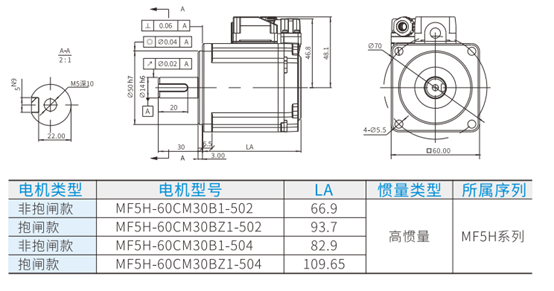

尺寸图
