MF3-80
MF3-80
台
产品详细介绍
· 产品说明
· MF3系列伺服专用电机
适配DF3系列0.75KW、1.5KW伺服驱动器
·

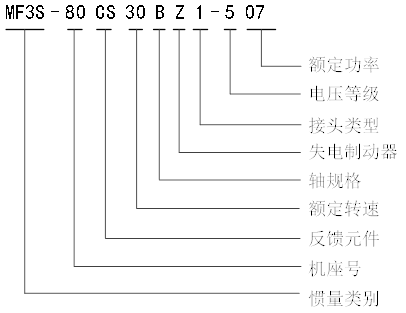

命名规则
惯量类别 | 3S | |
5H | ||
机座号 | 80（单位mm） | |
反馈元件 | CS | 单圈17 bit磁编绝对值电机 |
CM | 多圈17 bit磁编绝对值电机 | |
CM | 单多圈一体17bit磁编绝对值电机 | |
额定转速（rpm） | 30 | 3000 |
轴规格 | A | 有键、无油封、带螺纹孔 |
B | 有键、有油封、带螺纹孔 | |
C | 无键、无油封、有螺纹孔 | |
D | 无键、有油封、有螺纹孔 | |
失电制动器 | 空 | 无失电制动器 |
Z | 带失电制动器 | |
电机连接件规格 | 2 | 表示电机接头航插接头 |
电压等级 | 5 | 48V |
功率（KW） | 07 | 0.75 |
12 | 1.2 |
规格参数
电机型号MF | DC24V-70V | |||
3S-80 | ||||
CS30B2 | CM30B2 | CS30BZ2 | CM30BZ2 | |
507 | ||||
电机代码 | 50F7 | 58F7 | ||
额定功率（KW） | 0.75 | |||
额定电流[mA] | 20000 | |||
最大电流[mA] | 60000 | |||
额定转速[RPM] | 3000 | |||
额定转矩[Nm] | 2.39 | |||
最大转矩[Nm] | 7.17 | |||
转子惯量[10^-7kg.m2] | 1185 | 1251 | ||
惯量类型 | 低惯量 | 低惯量 | 低惯量 | 低惯量 |
推荐转子惯量比 | 20倍以内 | |||
极对数 | 5 | 5 | 5 | 5 |
编码器位数 | 17 | 17 | 17 | 17 |
编码器种类 | 磁 | 磁 | 磁 | 磁 |
电机绝缘等级 | ClassF(155℃) | |||
防护等级 | IP65 | |||
使用环境 | 环境温度 | -15℃～+40℃(不冻结) | ||
环境湿度 | 相对湿度<90%(不结露) | |||
电机型号MF | DC24V-70V | |||
5H-80 | ||||
CM30B2 | CM30BZ2 | CM30BZ2 | CM30BZ2 | |
507 | 512 | |||
电机代码 | 50F9 | 58F9 | 50FD | 58FD |
额定功率（KW） | 0.75 | 1.2 | ||
额定电流[mA] | 20000 | 33000 | ||
最大电流[mA] | 60000 | 99000 | ||
额定转速[RPM] | 3000 | 3000 | ||
额定转矩[Nm] | 2.39 | 3.82 | ||
最大转矩[Nm] | 7.17 | 11.2 | ||
转子惯量[10^-7kg.m2] | 1437/1500 | 2100 | ||
惯量类型 | 高惯量 | 高惯量 | 高惯量 | 高惯量 |
推荐转子惯量比 | 20倍以内 | |||
极对数 | 5 | 5 | 5 | 5 |
编码器位数 | 17 | 17 | 17 | 17 |
编码器种类 | 磁 | 磁 | 磁 | 磁 |
电机绝缘等级 | ClassF(155℃) | |||
防护等级 | IP65 | |||
使用环境 | 环境温度 | -15℃～+40℃(不冻结) | ||
环境湿度 | 相对湿度<90%(不结露) |
外观尺寸图（单位：mm）
电机型号 | LA | 惯量等级 | |
非抱闸 | 抱闸 | ||
MF3S-80C□30B□2-507 | 122 | 155 | 低惯量 |
MF5H-80CM30B2-507 | 85.7 | 117.6 | 高惯量 |
MF5H-80CM30B2-512 | 121.9 | 153.8 | 高惯量 |
